12V锂电池组－超声波流量计锂电池组应用方案

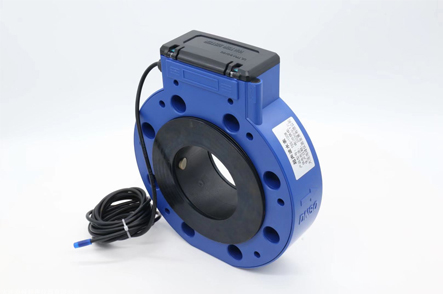

一、超声波流量计介绍
管段式超声波流量仪表引是以“速度差法”为原理，测量圆管内液体流量的仪表。它采用了先进的多脉冲技术、信号数字化处理技术及纠错技术，使流量仪表更能适应工业现场的环境，计量更方便、经济、准确。产品达到国内外先进水平，可广泛应用于石油、化工、冶金、电力、给排水等领域。
二、超声波流量计锂电池组要求
超声波流量计工作电流约为1.5－2A，要求连续工作3小时，并且要求循环寿命要求达到500次以上，故我司采用比克电芯进行组合，该电池具有高能量比、轻质量、小体积、高循环寿命、高安全、高电压一致性等优点。
| 电池组型号 | HG-11.1V-4.4AH |
| 单体电池型号 | 比克锂离子18650电芯 |
| 电池组合方式 | 4串 |
| 单体电池电压 | 3.7V |
| 电池组组合后电压 | 11.1V(3.7V/节*8节） |
| 组合后电池充放电电压范围 | 9－12.6V |
| 单体电池容量 | 4400mAh |
| 组合后电池容量 | 2200mAh/节*1节 |
| 电池组功率 | 25W |
| 电池组尺寸 | 19*109*68*mm |
| 最大放电电流 | ＞2A |
| 瞬间放电电流 | ＞4A |
| 最大充电电流 | ＞0.2-0.5C |
| 充放电次数 | ＞500次 |
三、电源方案
便携综合烟气分析仪锂电池保护功能
1、保护板（PCM）：主要是对可充电锂电池组进行设计的保护线路，由于锂电池本身的化学特性，需要提供智能电量计算、过充、过放、短路、过流等保护功能。以避免引起燃烧、爆炸等危险。
2、保护IC（Protection IC）：设计方案的主要保护功能芯片，对电芯进行过充、过放、过流、短路等功能的在线时时监测，使电芯在安全稳定高效的范围内工作。
3、温度开关：主要针对温度保护功能设计。当电池本身的温度因其它异常问题达到70±5℃范围时，温度开关动作，进行温度保护。
4、18650锂离子电芯/18650/2500mAh/3.7V Li-ion cell。
5、场效应管（MOSFET）：MOSFET管，在保护电路中起开关作用，永远使负载两端的电压不会升高也不会降低，保证电压稳定。
